Difúzní legovaný prášek Atomizovaný železný prášek LAP100.29D1

dotaz Kontaktujte Nás

Popis

Je tam problém? Kontaktujte nás, abychom vám posloužili!

+ 86 2131372761

[email protected]

dotaz

Popis

LAP100.29D1 se používá hlavně pro výrobu vysoce pevných materiálů.

Difuzně legované prášky jsou založeny na atomizovaných železných prášcích a redukované železné houbové prášky byly difúzně pojeny s určitým obsahem Mo, Ni, Cu. Tento typ materiálů umožňuje vyrábět díly s dobrým výkonem po tepelném zpracování.

Vysoká stlačitelnost atomizovaného železného prášku z něj činí perfektní volbu pro výrobu dílů z čistého železa nebo slitin železa s vysokou pevností v tahu a také vysokou pevností v tlaku. Vodou atomizovaný železný prášek se používá hlavně v práškové metalurgii pro výrobu vysoce pevných strojních součástí. Vodou atomizovaný železný prášek může být smíchán s grafitem, niklovým práškem, měděným práškem a jinými kovovými prášky, aby konečný produkt získal specifické vlastnosti. Před zhutněním se také mísí s některým lubrikantem, jako je stearát zinečnatý.

Specifikace práškového atomizovaného železa LAP100.29D1

Chemické vlastnosti (%)	Jednotka	Specifikace
Chemické vlastnosti (%)	Jednotka	Min	Max
C	%		0.015
Si	%		0.05
Mn	%		0.15
P	%		0.015
S	%		0.015
Ni	%	1.70	2.10
Mo	%	0.50	0.70
Cu	%	1.60	1.90
HL	%		0.15

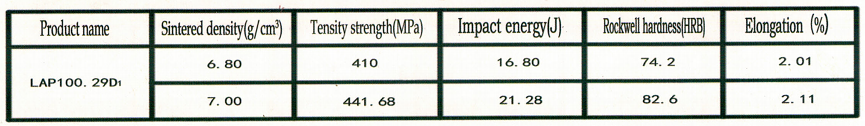

Fyzikální vlastnosti
Zdánlivá hustota	g / cm3	3.00	3.30
Průtok	s/50 g		30.00
Hustota zeleně 600 Mpa	g / cm3	7.06
Distribuce velikosti částic(%)
180-212um	%		1
150-180um	%		10
45-150um	%
-45 um	%	10	30
