ຜົງປະສົມທາງສ່ວນຫນ້າຂອງໂລຫະປະສົມ Atomized iron powder LAP100.29A1

• Ni: 1.85 %

• Mo: 0.51 %

• Apparent density: 3.01 g/cm3

• Flow rate: 25.50 S/50g

• Green density 600Mpa: 7.00 g/cm3

• Particle size: 100 mesh

ການສອບຖາມ ຕິດຕໍ່ພວກເຮົາ

ລາຍລະອຽດ

ມີບັນຫາບໍ? ກະລຸນາຕິດຕໍ່ພວກເຮົາເພື່ອຮັບໃຊ້ທ່ານ!

+ 86 2131372761

[email protected]

ການສອບຖາມ

ລາຍລະອຽດ

ຜົງປະສົມກ່ອນແມ່ນເປັນຝຸ່ນເຫຼັກທີ່ມີປະລໍາມະນູທີ່ມີນ້ໍາທີ່ມີ 0.85% Mo ແລະ 1.5% Mo ມັກຈະໃຊ້ເປັນ sintered ດ້ວຍການເພີ່ມທອງແດງຫຼື nickel ເພື່ອເຮັດໃຫ້ມັນເປັນໄປໄດ້ສໍາລັບການແຂງຫນ້າດິນທີ່ດີແລະອື່ນໆ.

ການບີບອັດສູງຂອງຝຸ່ນທາດເຫຼັກ atomized ເຮັດໃຫ້ມັນເປັນທາງເລືອກທີ່ສົມບູນແບບສໍາລັບການຜະລິດທາດເຫຼັກບໍລິສຸດຫຼືໂລຫະປະສົມທາດເຫຼັກທີ່ມີຄວາມເຂັ້ມແຂງ tensile ສູງເຊັ່ນດຽວກັນກັບມີຄວາມເຂັ້ມແຂງບີບອັດສູງ. ຝຸ່ນທາດເຫຼັກທີ່ມີປະລໍາມະນູນ້ໍາແມ່ນຖືກນໍາໃຊ້ຕົ້ນຕໍໃນໂລຫະຜົງສໍາລັບການຜະລິດຊິ້ນສ່ວນເຄື່ອງຈັກທີ່ມີຄວາມເຂັ້ມແຂງສູງ. ຜົງທາດເຫຼັກທີ່ມີປະລໍາມະນູນ້ໍາອາດຈະປະສົມກັບ graphite, ຝຸ່ນ nickel, ຝຸ່ນທອງແດງແລະຝຸ່ນໂລຫະອື່ນໆເພື່ອໃຫ້ຄຸນສົມບັດສະເພາະກັບຜະລິດຕະພັນສຸດທ້າຍ. ມັນຍັງຖືກປະສົມກັບນໍ້າມັນບາງຊະນິດເຊັ່ນ: ສັງກະສີ stearate ກ່ອນການບີບອັດ.

ຂໍ້ມູນຈໍາເພາະຂອງຝຸ່ນທາດເຫຼັກ Atomized LAP100.29A1

ຄຸນສົມບັດທາງເຄມີ (%)	ຫນ່ວຍບໍລິການ	ຂໍ້ມູນ
ຄຸນສົມບັດທາງເຄມີ (%)	ຫນ່ວຍບໍລິການ	min	ສູງສຸດທີ່ເຄຍ
C	%		0.01
Si	%		0.05
Mn	%		0.15
P	%		0.020
S	%		0.015
Ni	%	1.70	2.00
Mo	%	0.40	0.60
HL	%		0.20

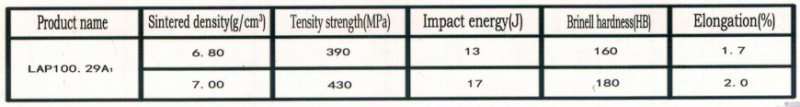

Physical Properties
ຄວາມຫນາແຫນ້ນປາກົດຂື້ນ	g / cm3	2.90	3.15
ອັດຕາດອກເບ້ຍ	s/50g		28.00
ຄວາມຫນາແຫນ້ນສີຂຽວ 600Mpa	g / cm3	6.90
ການແຜ່ກະຈາຍຂະຫນາດຂອງອະນຸພາກ (%)
180-212um	%		1
150-180um	%		10
45-150um	%
-45um	%	10	30
