ຜົງປະສົມທາງສ່ວນຫນ້າຂອງໂລຫະປະສົມ Atomized iron powder LAP100.29A4

• Ni: 1.47 %

• Mo: 1.30 %

• ຄວາມໜາແໜ້ນທີ່ເຫັນໄດ້ຊັດ: 3.10 g/cm3

• ອັດຕາການໄຫຼ: 25.80 S/50g

• ຄວາມໜາແໜ້ນສີຂຽວ 600Mpa: 7.00 g/cm3

• ຂະໜາດ particle: 100 mesh

ການສອບຖາມ ຕິດຕໍ່ພວກເຮົາ

ລາຍລະອຽດ

ມີບັນຫາບໍ? ກະລຸນາຕິດຕໍ່ພວກເຮົາເພື່ອຮັບໃຊ້ທ່ານ!

+ 86 2131372761

[email protected]

ການສອບຖາມ

ລາຍລະອຽດ

LAP100.29A4 ສ່ວນໃຫຍ່ແມ່ນໃຊ້ສໍາລັບພາກສ່ວນກົນຈັກ sintered ທີ່ມີຄວາມແຂງດີແລະມີຄວາມເຂັ້ມແຂງສູງ.

ຜົງປະສົມກ່ອນແມ່ນເປັນຝຸ່ນເຫຼັກທີ່ມີປະລໍາມະນູທີ່ມີນ້ໍາທີ່ມີ 0.85% Mo ແລະ 1.5% Mo ມັກຈະໃຊ້ເປັນ sintered ດ້ວຍການເພີ່ມທອງແດງຫຼື nickel ເພື່ອເຮັດໃຫ້ມັນເປັນໄປໄດ້ສໍາລັບການແຂງຫນ້າດິນທີ່ດີແລະອື່ນໆ.

ການບີບອັດສູງຂອງຝຸ່ນທາດເຫຼັກ atomized ເຮັດໃຫ້ມັນເປັນທາງເລືອກທີ່ສົມບູນແບບສໍາລັບການຜະລິດທາດເຫຼັກບໍລິສຸດຫຼືໂລຫະປະສົມທາດເຫຼັກທີ່ມີຄວາມເຂັ້ມແຂງ tensile ສູງເຊັ່ນດຽວກັນກັບມີຄວາມເຂັ້ມແຂງບີບອັດສູງ. ຝຸ່ນທາດເຫຼັກທີ່ມີປະລໍາມະນູນ້ໍາແມ່ນຖືກນໍາໃຊ້ຕົ້ນຕໍໃນໂລຫະຜົງສໍາລັບການຜະລິດຊິ້ນສ່ວນເຄື່ອງຈັກທີ່ມີຄວາມເຂັ້ມແຂງສູງ. ຜົງທາດເຫຼັກທີ່ມີປະລໍາມະນູນ້ໍາອາດຈະປະສົມກັບ graphite, ຝຸ່ນ nickel, ຝຸ່ນທອງແດງແລະຝຸ່ນໂລຫະອື່ນໆເພື່ອໃຫ້ຄຸນສົມບັດສະເພາະກັບຜະລິດຕະພັນສຸດທ້າຍ. ມັນຍັງຖືກປະສົມກັບນໍ້າມັນບາງຊະນິດເຊັ່ນ: ສັງກະສີ stearate ກ່ອນການບີບອັດ.

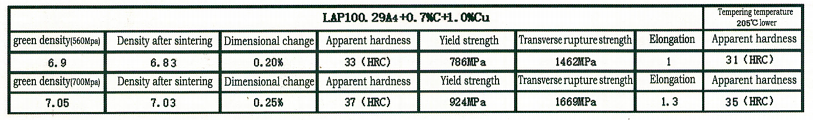

ຂໍ້ມູນຈໍາເພາະຂອງຝຸ່ນທາດເຫຼັກ Atomized LAP100.29A4

ຄຸນສົມບັດທາງເຄມີ (%)	ຫນ່ວຍບໍລິການ	ຂໍ້ມູນ
		min	ສູງສຸດທີ່ເຄຍ
C	%		0.01
Si	%		0.05
Mn	%	0.35	0.55
P	%		0.020
S	%		0.015
Ni	%	1.30	1.55
Mo	%	1.15	1.40
HL	%		0.25
Physical Properties
ຄວາມຫນາແຫນ້ນປາກົດຂື້ນ	g / cm3	2.90	3.20
ອັດຕາດອກເບ້ຍ	s/50g		28.00
ຄວາມຫນາແຫນ້ນສີຂຽວ 600Mpa	g / cm3	6.65
ການແຜ່ກະຈາຍຂະຫນາດຂອງອະນຸພາກ (%)
180-212um	%		1
150-180um	%		10
45-150um	%
-45um	%	10	30
